Disjoncteur chauffe eau : rôle, calibre, branchement et dépannage

Le disjoncteur chauffe eau protège l’installation électrique et le ballon d’eau chaude contre les surcharges et les courts-circuits. Bien le choisir, le brancher et savoir réagir en cas de déclenchement évite les pannes répétées et les risques de sécurité.

Dans cet article, on va voir simplement à quoi il sert, quel calibre choisir, comment il se raccorde au contacteur jour/nuit, et quoi vérifier si votre chauffe-eau ne chauffe plus.

À quoi sert le disjoncteur chauffe eau ?

Le disjoncteur du chauffe-eau a un rôle de protection. Il coupe automatiquement le courant si l’intensité devient anormale. Cela peut arriver en cas de surcharge, de défaut d’isolement ou de court-circuit. Sans cette protection, le câble d’alimentation ou l’appareil lui-même pourrait surchauffer.

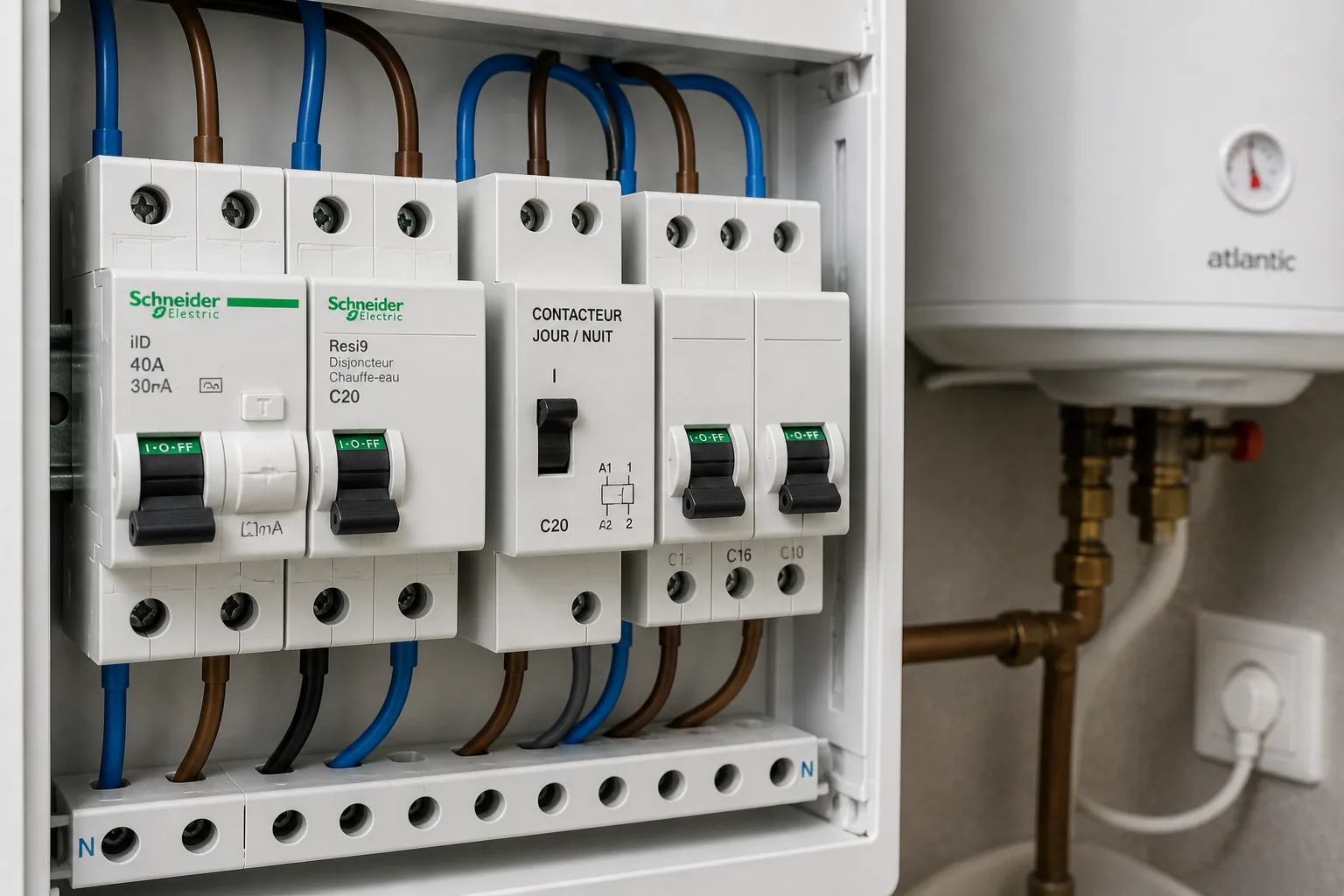

Dans un tableau électrique, le chauffe-eau est en général protégé par un disjoncteur divisionnaire dédié. Ce disjoncteur ne commande pas l’appareil : il protège uniquement le circuit. La mise en marche du ballon est souvent gérée par un contacteur jour/nuit ou par un thermostat interne selon l’installation.

Il ne faut pas confondre le disjoncteur chauffe eau avec le différentiel 30 mA : le différentiel protège les personnes contre les fuites de courant, tandis que le disjoncteur protège le circuit contre les surintensités.

Quel calibre choisir pour un chauffe-eau ?

Le bon calibre dépend surtout de la puissance du chauffe-eau et de la section du câble. En France, pour un chauffe-eau domestique classique, on rencontre le plus souvent :

• 16 A pour certains petits chauffe-eaux ou circuits adaptés,
• 20 A pour beaucoup de ballons électriques de taille standard,
• 25 A dans certains cas spécifiques, selon la puissance et le câblage.

La règle importante est simple : le disjoncteur doit être adapté au conducteur électrique. Un calibre trop élevé ne protégera pas correctement l’installation. À l’inverse, un calibre trop faible peut déclencher sans raison apparente.

En pratique, un chauffe-eau de 2 000 à 3 000 W est souvent protégé par un disjoncteur 20 A avec un circuit correctement dimensionné. Mais il faut toujours vérifier la plaque signalétique de l’appareil et la section des fils avant de modifier quoi que ce soit.

Section de câble et protection associée

Le calibre du disjoncteur chauffe eau doit être cohérent avec la section du câble d’alimentation :

• 2,5 mm² : souvent associé à un disjoncteur 20 A,
• 4 mm² : peut permettre un calibre supérieur selon le cas,
• 1,5 mm² : à éviter pour un chauffe-eau classique, sauf installation particulière et protégée selon les règles en vigueur.

Si vous avez un doute, mieux vaut conserver la configuration existante ou faire vérifier l’ensemble par un électricien. Un chauffe-eau mal protégé peut provoquer des coupures répétées ou une usure prématurée des composants.

Comment est branché le disjoncteur chauffe eau ?

Le schéma de branchement varie selon le tableau électrique, mais le principe reste le même. Le chauffe-eau reçoit une alimentation dédiée depuis le tableau, protégée par un disjoncteur divisionnaire. Dans beaucoup de logements, cette ligne passe ensuite par un contacteur heures creuses/heures pleines.

Le montage le plus courant comprend :

• un disjoncteur dédié au chauffe-eau,
• un contacteur jour/nuit,
• une protection différentielle en amont,
• et le ballon d’eau chaude lui-même.

Le contacteur permet d’alimenter le chauffe-eau uniquement pendant certaines plages horaires, souvent la nuit. Le disjoncteur, lui, reste la sécurité de base du circuit. Si le chauffe-eau se déclenche au tableau, il faut distinguer une simple coupure de programmation d’un vrai défaut électrique.

Sur les installations récentes, la commande peut aussi passer par un gestionnaire d’énergie ou une horloge. Mais le rôle du disjoncteur chauffe eau reste identique : protéger la ligne.

Pourquoi le disjoncteur chauffe eau saute-t-il ?

Un déclenchement du disjoncteur chauffe eau n’est pas forcément grave, mais il ne faut pas le réarmer plusieurs fois sans chercher la cause. Les raisons les plus fréquentes sont les suivantes :

• résistance défectueuse dans le ballon,
• court-circuit sur le câblage,
• surcharge du circuit,
• humidité dans le boîtier électrique ou dans le chauffe-eau,
• thermostat HS ou mal réglé,
• problème de contacteur jour/nuit,
• disjoncteur fatigué ou mal dimensionné.

Quand le disjoncteur saute au moment de la chauffe, la résistance est souvent en cause. Si la coupure intervient dès la remise sous tension, le défaut peut venir du câblage, d’un composant interne ou du disjoncteur lui-même.

Différence entre disjoncteur qui saute et eau chaude absente

Un chauffe-eau qui ne produit plus d’eau chaude n’a pas toujours un problème de disjoncteur. Parfois, le circuit est alimenté normalement, mais l’eau reste froide à cause d’un thermostat défaillant, d’une résistance entartrée ou d’un contacteur bloqué en position arrêt.

Avant de conclure à une panne électrique, vérifiez aussi :

• la position du contacteur jour/nuit,
• l’état du disjoncteur au tableau,
• le disjoncteur différentiel s’il a déclenché,
• la présence d’eau chaude après plusieurs heures de chauffe.

Comment tester un disjoncteur de chauffe-eau ?

Si le chauffe-eau disjoncte, vous pouvez faire quelques vérifications simples avant toute intervention plus poussée. Commencez par couper l’alimentation générale si vous devez ouvrir le tableau. Ensuite :

1. Regardez si le disjoncteur est en position basse ou intermédiaire.
2. Réarmez-le une seule fois pour voir s’il tient.
3. Débranchez si possible les autres appareils du même circuit, si le chauffe-eau n’est pas sur une ligne dédiée.
4. Contrôlez visuellement les traces de chauffe, d’odeur de brûlé ou d’humidité.
5. Observez si le déclenchement a lieu immédiatement ou après quelques minutes.

Un test plus précis nécessite un multimètre et des connaissances en électricité. Il permet de vérifier l’alimentation, la continuité de la résistance, et parfois l’isolement du circuit. Si vous n’êtes pas à l’aise, il vaut mieux éviter d’aller plus loin.

Faut-il remplacer le disjoncteur chauffe eau ?

Un disjoncteur ne se remplace pas systématiquement dès qu’il déclenche. S’il a été mal calibré, s’il est usé ou s’il présente un défaut interne, son remplacement peut être nécessaire. Mais dans beaucoup de cas, le vrai problème vient du chauffe-eau lui-même.

Un remplacement peut être envisagé si :

• le disjoncteur déclenche sans raison apparente alors que le circuit a été vérifié,
• le levier ne tient plus correctement en position,
• le boîtier est endommagé ou chauffe anormalement,
• le calibre n’est pas adapté à la puissance de l’appareil.

Attention : remplacer un disjoncteur par un calibre plus fort n’est pas une solution si le circuit n’est pas dimensionné pour. On corrige la cause, pas seulement le symptôme.

Les bons réflexes pour sécuriser un chauffe-eau électrique

Un chauffe-eau fonctionne longtemps et sollicite régulièrement l’installation. Quelques réflexes simples limitent les pannes :

• utiliser un disjoncteur dédié au chauffe-eau,
• respecter le calibre adapté au câble et à la puissance,
• vérifier que le différentiel protège bien le circuit,
• contrôler le contacteur jour/nuit s’il y en a un,
• surveiller les signes d’entartrage ou de surchauffe,
• faire intervenir un professionnel en cas de déclenchements répétés.

Un entretien régulier du ballon aide aussi à éviter les surconsommations et les pannes électriques. Une résistance entartrée force davantage, chauffe moins bien et peut finir par faire déclencher la protection.

Quand appeler un professionnel ?

Il est préférable de faire vérifier l’installation si le disjoncteur chauffe eau saute plusieurs fois, si vous sentez une odeur de brûlé, si le tableau présente des traces de chauffe, ou si vous ne connaissez pas le schéma de raccordement. Une intervention rapide permet souvent d’éviter une panne plus lourde, voire un remplacement complet du ballon.

En résumé, le disjoncteur chauffe eau est un élément simple mais essentiel. Bien calibré, correctement raccordé et associé à une installation saine, il protège efficacement le ballon et le tableau électrique. En cas de déclenchement répété, il faut chercher la cause du défaut avant toute remise en service durable.
