Disjoncteur de branchement : guide complet AGCP et normes

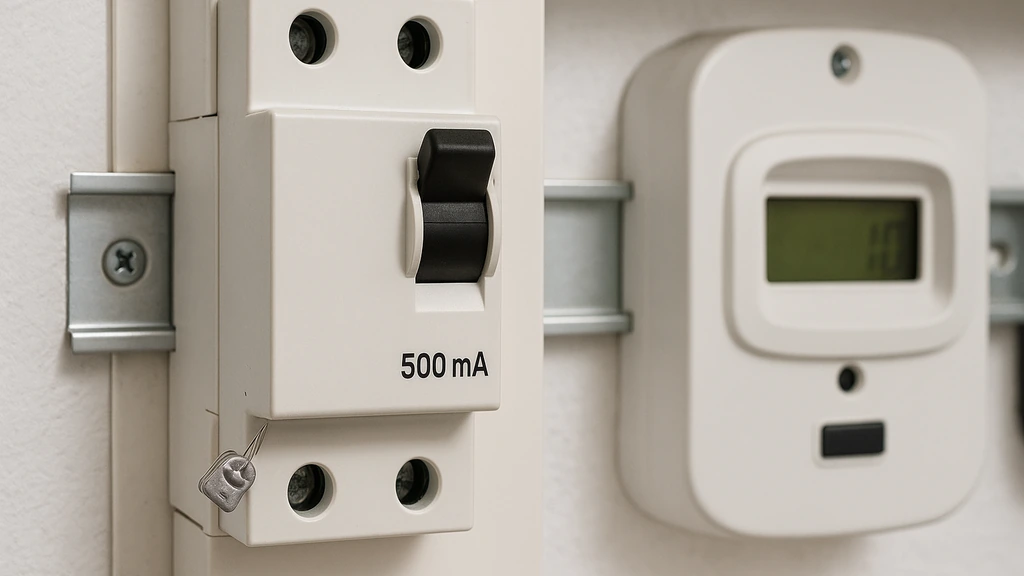

Le disjoncteur de branchement, également appelé disjoncteur d’abonné ou AGCP (Appareil Général de Commande et de Protection), assure la coupure générale de l’installation électrique et protège contre les défauts d’isolement avec un seuil de 500 mA. Placé en amont du tableau électrique, il matérialise la limite entre le réseau public (géré par Enedis) et l’installation privée. En construction neuve, Enedis préconise un type sélectif (type S) pour garantir la coordination avec les protections différentielles 30 mA du logement. Le calibre (15, 30, 45, 60 ou 90 A) se règle selon la puissance souscrite et nécessite une intervention Enedis via le fournisseur d’électricité.

Disjoncteur de branchement (AGCP) : rôle, 500 mA et limite public/privé

Coupure générale de l’installation

Le disjoncteur de branchement permet de couper l’alimentation électrique de l’ensemble du logement en une seule manœuvre. Cette fonction de coupure générale s’impose en cas d’urgence (incendie, inondation, intervention sur l’installation), lors de travaux électriques ou pour un départ prolongé. La manette du disjoncteur de branchement reste accessible en permanence aux occupants du logement.

Protection différentielle à 500 mA

Le différentiel intégré au disjoncteur de branchement détecte les fuites de courant vers la terre et coupe l’alimentation lorsque le défaut atteint ou dépasse 500 mA (milliampères). Ce seuil de 500 mA protège l’installation contre les défauts d’isolement majeurs, les risques d’incendie et les électrocutions graves en amont du tableau électrique. Le différentiel 500 mA complète les dispositifs différentiels 30 mA placés dans le tableau (protection des personnes).

Limite entre réseau public et installation privée

Le disjoncteur de branchement marque le point de livraison de l’électricité, c’est-à-dire la frontière entre le réseau de distribution public (géré par Enedis) et l’installation électrique privée du logement. En amont du disjoncteur, les câbles et équipements appartiennent à Enedis. En aval, l’installation relève de la responsabilité du propriétaire ou du gestionnaire du bâtiment. Cette séparation juridique et technique détermine les responsabilités en cas de panne ou d’incident.

Réglage de la puissance souscrite

Le disjoncteur de branchement limite le courant maximal disponible dans le logement selon la puissance souscrite auprès du fournisseur d’électricité (3 kVA, 6 kVA, 9 kVA, 12 kVA, etc.). Un dispositif de plombage empêche toute modification non autorisée du réglage. Seul Enedis peut intervenir sur ce réglage, sur demande transmise par le fournisseur d’électricité.

Type S sélectif ou instantané : que dit Enedis en neuf ? ⚡

Différentiel instantané : fonctionnement classique

Un disjoncteur de branchement à différentiel instantané déclenche immédiatement dès qu’un défaut d’isolement de 500 mA ou plus apparaît, où que ce soit dans l’installation. Cette réaction instantanée protège efficacement contre les défauts majeurs mais ne distingue pas l’origine du défaut (amont ou aval du tableau électrique).

Type S sélectif : coordination avec les 30 mA

Le disjoncteur de branchement de type S (sélectif) intègre une temporisation volontaire de déclenchement. Lorsqu’un défaut d’isolement inférieur à 500 mA apparaît sur un circuit du logement, les dispositifs différentiels 30 mA du tableau électrique ont le temps de déclencher en premier. Le disjoncteur de branchement type S ne se déclenche que si le défaut dépasse 500 mA ou si les protections aval n’ont pas coupé le circuit. Cette sélectivité améliore le confort d’utilisation et facilite le diagnostic des pannes.

Préconisation Enedis pour les raccordements neufs

Enedis recommande systématiquement l’installation d’un disjoncteur de branchement de type S lors des raccordements neufs ou des réhabilitations complètes d’installations électriques. Cette préconisation vise à garantir une meilleure coordination entre les protections du réseau public et celles du logement, limitant les déclenchements intempestifs au niveau du disjoncteur de branchement.

Installations existantes avec type instantané

Les installations anciennes équipées d’un disjoncteur de branchement à différentiel instantané restent conformes et ne nécessitent pas de remplacement obligatoire. Le remplacement par un type S s’impose uniquement lors d’une rénovation lourde de l’installation électrique ou d’un changement de puissance nécessitant un nouveau disjoncteur.

Calibre 15/30/45/60/90 A : choisir selon la puissance souscrite

Correspondance puissance souscrite et calibre

Le calibre du disjoncteur de branchement (exprimé en ampères) correspond à la puissance maximale souscrite auprès du fournisseur d’électricité. En monophasé, une puissance de 3 kVA nécessite un calibre de 15 A, 6 kVA correspond à 30 A, 9 kVA à 45 A, 12 kVA à 60 A, 15 kVA à 75 A. En triphasé, les calibres diffèrent : 18 kVA nécessite 30 A, 36 kVA correspond à 60 A. Ces équivalences permettent de dimensionner correctement le disjoncteur de branchement.

Calibres standards disponibles

Les disjoncteurs de branchement se déclinent en calibres normalisés : 15 A, 30 A, 45 A, 60 A et 90 A. Le calibre de 15 A convient aux très petites installations (studios, annexes). Le 30 A équipe les logements standards de 40 à 80 m². Le 45 A s’impose dans les logements chauffés à l’électricité ou équipés de nombreux appareils. Les calibres 60 A et 90 A réservent aux grandes habitations, installations triphasées ou usages professionnels.

Monophasé ou triphasé

Le réseau de distribution d’électricité peut être monophasé (deux fils : phase et neutre) ou triphasé (quatre fils : trois phases et un neutre). En logement individuel standard, le monophasé domine. Le triphasé s’impose pour les puissances importantes (supérieures à 12 kVA en monophasé), les installations comportant des machines nécessitant ce type d’alimentation (pompes, moteurs industriels) ou dans certaines zones rurales où le réseau public ne distribue que du triphasé.

Réglage du calibre et plombage

Le calibre du disjoncteur de branchement se règle via un système interne de cavaliers ou de molettes selon les modèles. Un dispositif de plombage (scellé Enedis) empêche toute modification non autorisée. Retirer ou briser le plomb constitue une infraction et expose à des sanctions. Toute modification de puissance doit passer par une demande au fournisseur d’électricité, qui transmet la requête à Enedis pour intervention.

Qui peut régler/changer le disjoncteur de branchement ?

Procédure de changement de puissance

Pour augmenter ou réduire la puissance souscrite, contacter le fournisseur d’électricité (EDF, Engie, fournisseurs alternatifs). Le fournisseur transmet la demande à Enedis, gestionnaire du réseau de distribution. Enedis vérifie la faisabilité technique (capacité du réseau, section des câbles de branchement) et programme une intervention si nécessaire. Le technicien Enedis modifie le réglage du disjoncteur de branchement, remplace l’appareil si le calibre actuel ne permet pas le nouveau réglage, et pose un nouveau plomb.

Compteur Linky et réglage à distance

Avec les compteurs communicants Linky, certaines modifications de puissance s’effectuent à distance sans déplacement de technicien, sous réserve que le disjoncteur de branchement existant supporte le nouveau calibre. Si le calibre actuel est insuffisant (par exemple passage de 6 kVA à 12 kVA avec un disjoncteur 30 A), une intervention physique reste nécessaire pour remplacer le disjoncteur de branchement par un modèle 60 A.

Intervention interdite au particulier

Le disjoncteur de branchement appartient au périmètre d’intervention exclusif d’Enedis. Déplomber, régler ou remplacer soi-même le disjoncteur de branchement constitue une infraction au contrat de fourniture d’électricité et expose à des poursuites. En cas de dysfonctionnement du disjoncteur de branchement (déclenchements intempestifs, impossibilité de réarmer), contacter le fournisseur d’électricité qui mandate Enedis pour diagnostic et réparation.

Remplacement en cas de panne

Si le disjoncteur de branchement est défectueux (ne se réarme plus, ne déclenche plus en test, fumée ou odeur de brûlé), couper immédiatement toute utilisation électrique et contacter le fournisseur d’électricité en urgence. Enedis intervient généralement sous 24 à 48 heures pour remplacer l’appareil défectueux. Le remplacement reste gratuit si le disjoncteur appartient à Enedis (cas général), mais peut être facturé si la panne provient d’une installation privée défectueuse ayant endommagé le disjoncteur.

Implantation et distance avec le tableau (GTL/ETEL)

Gaine Technique Logement (GTL) ou Espace Technique Électrique du Logement (ETEL)

La norme NF C 15-100 impose de regrouper l’ensemble des équipements électriques du logement (disjoncteur de branchement, compteur, tableau électrique, dispositifs de communication) dans une Gaine Technique Logement (GTL) ou un Espace Technique Électrique du Logement (ETEL). Cette centralisation facilite l’accès, la maintenance et les interventions d’urgence. La GTL se matérialise par un coffret, une armoire ou un espace mural dédié.

Hauteur et accessibilité du disjoncteur de branchement

Le disjoncteur de branchement se place à une hauteur comprise entre 0,90 m et 1,80 m du sol fini (mesuré au centre de l’appareil). Cette contrainte garantit l’accessibilité pour tous les occupants, y compris les personnes à mobilité réduite. L’accès au disjoncteur de branchement doit rester libre en permanence, sans encombrement (meubles, cartons) devant l’appareil.

Distance entre disjoncteur de branchement et tableau électrique

La pratique courante admet une distance maximale d’environ 30 mètres entre le disjoncteur de branchement et le tableau électrique, sous réserve que la section des câbles de liaison soit adaptée au courant maximal et que la chute de tension reste acceptable. Les normes NF C 14-100 (branchement) et NF C 15-100 (installation intérieure) encadrent cette distance. Dans l’idéal, le disjoncteur de branchement, le compteur et le tableau électrique se regroupent dans le même ETEL pour minimiser les longueurs de câbles.

Configuration séparée : disjoncteur de branchement éloigné du tableau

Dans certaines configurations (logement en étage, compteur en limite de propriété, tableau électrique dans un local technique distant), le disjoncteur de branchement et le tableau électrique sont séparés. La liaison entre les deux s’effectue par des câbles de section adaptée (généralement 16 mm² ou 25 mm² en cuivre selon le calibre du disjoncteur). Ces câbles transitent par des chemins de câbles protégés (gaines ICTA, goulottes, conduits IRL) conformes à la norme.

Coordination avec le tableau : 500 mA en amont, 30 mA dans le logement

Rôles complémentaires des protections différentielles

Le disjoncteur de branchement (500 mA) et les interrupteurs différentiels du tableau électrique (30 mA) assurent des protections complémentaires. Le différentiel 500 mA détecte les défauts majeurs en amont du tableau (câbles de liaison, tableau lui-même) et limite les courants de fuite globaux de l’installation. Les différentiels 30 mA protègent spécifiquement les personnes contre les électrocutions en détectant les fuites de courant sur chaque groupe de circuits.

Sélectivité différentielle : fonctionnement en cascade

La sélectivité différentielle garantit qu’en cas de défaut d’isolement sur un circuit du logement, seul le dispositif différentiel 30 mA concerné déclenche, sans couper l’ensemble de l’installation au niveau du disjoncteur de branchement. Cette coordination s’obtient par la différence de seuils (30 mA vs 500 mA) et, pour les disjoncteurs de branchement type S, par la temporisation qui laisse aux protections aval le temps de réagir.

Cas de déclenchement du disjoncteur de branchement

Le disjoncteur de branchement se déclenche lorsque la somme des courants de fuite de l’installation dépasse 500 mA (cumul de fuites sur plusieurs circuits), en cas de défaut d’isolement majeur sur les câbles de liaison entre le disjoncteur et le tableau, ou si un différentiel 30 mA du tableau est défectueux et ne déclenche pas. Un déclenchement répété du disjoncteur de branchement nécessite un diagnostic approfondi de l’installation par un électricien qualifié.

Vérification de la coordination lors d’une rénovation

Lors du remplacement d’un tableau électrique ou de l’ajout de circuits, vérifier que le nombre et le type des dispositifs différentiels 30 mA restent compatibles avec le disjoncteur de branchement. Un excès de courants de fuite cumulés (installation vieillissante, nombreux appareils électroniques) peut provoquer des déclenchements intempestifs du disjoncteur de branchement. Installer un disjoncteur de branchement type S améliore la sélectivité dans ce cas.

Pannes et déclenchements : diagnostic rapide & bonnes pratiques

Déclenchement sur surcharge

Un déclenchement du disjoncteur de branchement accompagné d’un message de limitation de puissance signale que la consommation instantanée dépasse la puissance souscrite. Réduire le nombre d’appareils en fonctionnement simultané (chauffages, four, lave-linge, plaques de cuisson) et tenter de réarmer. Si les déclenchements se répètent, envisager une augmentation de puissance via le fournisseur d’électricité.

Déclenchement sur défaut d’isolement

Un déclenchement du différentiel 500 mA sans surcharge indique un défaut d’isolement. Couper tous les disjoncteurs divisionnaires du tableau électrique, débrancher tous les appareils, puis réarmer le disjoncteur de branchement. Réenclencher les disjoncteurs un par un et rebrancher les appareils progressivement pour identifier le circuit ou l’équipement défectueux. Un défaut persistant nécessite l’intervention d’un électricien.

Impossibilité de réarmer

Si le disjoncteur de branchement refuse de se réarmer (levier qui retombe immédiatement), un défaut grave persiste dans l’installation. Vérifier qu’aucun court-circuit n’est visible (câbles dénudés, prises endommagées, tableau électrique noirci). Si le problème persiste après avoir tout coupé et débranché, le disjoncteur de branchement est peut-être défectueux : contacter le fournisseur d’électricité pour une intervention Enedis.

Test du différentiel 500 mA

Certains disjoncteurs de branchement comportent un bouton test permettant de vérifier le bon fonctionnement du différentiel 500 mA. Appuyer sur ce bouton doit provoquer le déclenchement immédiat du disjoncteur. Si le test ne fonctionne pas, le différentiel est défectueux et le disjoncteur doit être remplacé par Enedis. Effectuer ce test une à deux fois par an garantit la protection de l’installation.

Bonnes pratiques pour limiter les déclenchements

Équilibrer la consommation en évitant de faire fonctionner simultanément plusieurs gros appareils (chauffage électrique, four, plaques, lave-linge, sèche-linge). Vérifier régulièrement l’état de l’installation électrique (prises, câbles, appareils) pour détecter les défauts d’isolement naissants. Faire contrôler l’installation par un électricien tous les 10 à 15 ans, ou plus fréquemment en cas de déclenchements répétés.

Tableau : type et calibre du disjoncteur de branchement

Astuce mobile : passez l’écran à l’horizontal pour mieux voir le tableau.
